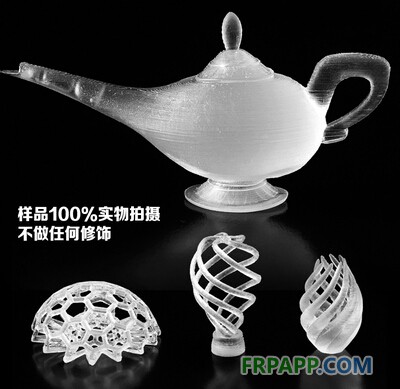

知名3D打印機制造商珠海西通電子有限公司今天在珠海發布首款3D高性能光固化樹脂CSLA 72041。     CSLA 72041光敏樹脂是一種用于SLA成型機的低粘度高性能液態光敏樹脂，能制作耐用、堅硬、防水的功能零件。用此材料制作的樣件呈半透明狀。

    該款光敏樹脂性能優越，該材料類似于傳統的工程塑料（包括ABS和PBT等）。它能被理想的應用在汽車、醫療器械,日用電子產品的樣件制作,還被應用到水流量分析,室溫硫化硅橡膠模型、可存放的概念模型、風管測試、快速鑄造模型的方面。 物理性質：

材料性質：液態

外觀：透明

粘度：270cps（30℃）

密度：1.13g/cm3（25℃）

光學性質： （355 nm）

用于確定工作曲線的參數（固體激光器，355 nm）：

E c 11.5 mJ/cm2 [臨界曝光量]

D p 0.16 mm（0.0065英寸）[固化深度-In（E）曲線的斜率]

E 10 54 mJ/cm2[固化厚度為0.254mm（0.01英寸）時的曝光量]

機械性能:

以下數據都只是一個近似的數據，實際的數值還要依賴于制作時的條件。

參數 CSLA 72041 ABS(比較)

抗拉強度 41～50.6 MPa 45.7 MPa

斷裂伸長率 15～25% 41.6%

屈服伸長率 3.3～3.5% N/A

彈性模量 2650～2880 MPa 2000 MPa

彎曲強度 68.1～80.16 MPa 73.5 MPa

彎曲模量 1640～2270 MPa 2300 MPa

缺口沖擊量 0.27～0.45 J/cm 1.6 J/cm

折射率 1.512～1.515 1.52

吸水率 0.35% 0.20～0.45%

玻璃化溫度 52 ～58 ℃ N/A

熱變形溫度0.46MPa1.81MPa 55～75 ℃ 94～207 ℃

60～85 ℃ 86.4～194 ℃

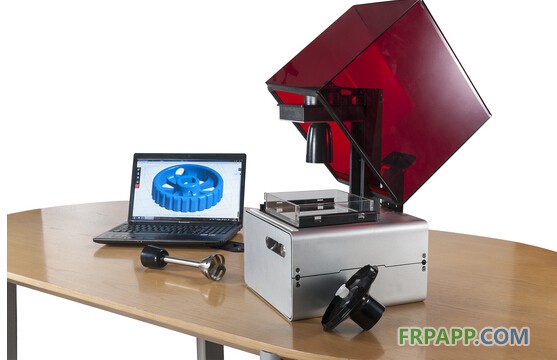

    珠海西通公司是國內領先的生產桌面型3D打印機廠家，同時擁有SLA技術，DLP技術， FDM技術的生產廠商，同時也是國內唯一的機器和耗材同時研發的廠家，據悉此款SLA樹脂目前主要運用于西通 CSLA VERSION 1 光固化打印機，同時亦可兼容美國FORM 1 等設備 各項性能指標達到或超過了國外同行的標準，填補了國內市場空白。
