摘要：噴氣織機具有性能好而維修工作量及費修費用低的特點。具有引緯率高的性能。以往噴氣織織機主要用于生產標準的經濟性的產品，用于體育服裝、噴氣織機還生產特種織物、牛仔布、毛巾布、長絲纖維織物、玻璃纖維布及輪胎芯等。近來噴氣織機已能生產細支薄型織物，但也生產粗支重厚織物，像美國已應用噴氣織機生產各式牛仔布，在中國純合成纖維織物及過慮布、土工布等無紡布外，已進一步的投資噴氣織機生產化纖織物。
在幕尼黑2007國際紡織機械展覽會上，有10個機械生產商展出了30臺噴氣織機，僅有2家生產廠商展出了噴水織機。在展出的無梭織機中噴氣織機從展出臺數上僅次于劍干織機，但噴氣織機卻具有車速高，運轉穩定的特點，目前為止已取得很大的發展。
關鍵詞：噴氣織機、射流技術、多臂機構、引緯體系、輔助噴嘴、電子多臂、電子提花
噴氣織機有許多優點，但過去由于射流技術的限制布幅很難加寬。經緯紗顏色的變化也受到約束。使噴氣織機的適應范圍不能擴大，只能生產一些間單的重厚織物。1981年起噴氣織機開始有了很好的發展。如布幅、車速、織物品種適應性及顏色、自動選緯及生產效率產量等。由于接力輔助噴嘴技術的介決，使布幅可達到箭桿織機的布幅寬度；多色引緯問題也已介決，已有8色12色引緯。
在2007幕尼黑ITMA上展出了33臺噴氣織機，而只有三臺噴水織機，展出的噴氣織機占地面積僅次于箭桿織機。在展出的噴氣織機中多尼爾共展出10臺、畢加諾展出7臺、津田駒展出4臺、豐田展出1臺、中國（CTMTC）展出4臺.
多尼爾公司展出的噴氣織機有AWS4/E、AWS4/L、ATSF8/J、LWV6/J、 AWSE 8/E、AWS8/J（兩臺）、CLS（研發中）及ATSF8/J（毛巾織機）
比加諾公司展出的噴氣織機有Omnijet 系列 OMNIplus8004-p190、OMNIplus8002-p340、OMNIjet 4-p190、OMNIplus8004-R220、TERRYplus800 8-J260、OMNIplus8004-J190、OMNIplus8004-J250等。
津田駒公司展出的四臺噴氣織機有兩臺即ZAX9100HD、ZAX9100 terry及一臺噴水織機ZW408。
中國在上海2008CTMTC上展出了四臺噴氣織機有ZA209i、JWGA710、ZA205i、LA600及一臺JWG4761噴水織機。
SMIT公司展出了一臺噴氣織機JS900.W 220N 4 SP.
一、多尼爾公司噴氣織機
大約半個世紀的時間多尼爾公司一直是織造技術的領先者。具有許多重要的改進及技術專利。不僅機器制造本身的改進，而且對最終產品及生產工藝也有不少改進。多尼爾公司公司的噴氣織機及箭桿織機體系已發展到很高的水平。現在多尼爾公司正努力使噴氣織機能適應更多的產品。目前可生產家紡織物及服裝用織物等及技術紡織品等。
1、多尼爾的新的CLS（concept loom study）系統，應用于特種織機的主傳動及控制系統的設計。新的主傳動系統叫SYCRODrive是一項專利，主要用于多臂織機的開口運動，使織機運轉速度穩定。新的主傳動系統的主要特點是能使均恒大慣性的噴氣織機的回轉速度高，從而使產量比普通噴氣織機增加25%，還可節能、減少機器開口另部件的磨損,如：軸、綜絲、停經片并延長傳動軸及多臂機構的使用壽命。CLS還具有電子控制及信息技術ERGOWeave它是通過觸摸熒屏顯示各種信息，是一項新的技術，可控制噴氣織機的噴氣量的多少。
多尼爾所有展出的噴氣織機都是從新設計的，有伺服壓力控制體系 (servocontrol presure)，具有半自動的功能控制與引導緯紗在主副噴嘴組作用下的運動。從而提高了噴氣織機的適應性及滿足將來引緯體系的需求。并使多尼爾噴氣織機的產質量得到進一步的提高。
2、在2007幕尼黑ITMA上展出的多尼爾噴氣織機大都應用了這項引緯新技術，不需要任何壓力的儲備。這種新技術還可應用于彈力紗、花色竹節紗、低捻紗等。首先可實現大循回的圖案，用于家紡及服裝衣料。目前噴氣織機的產質量已達到較高的水平。
表1多尼爾公司展出的噴氣織機
|
型號 |
開口形式 |
緯紗顏色 |
織物寬度cm |
引緯率（m/min） |
織物種類 |
| AWS4/E | 凸輪 | 4 | 400 | 2100 | 雙幅牛崽布 |
| AWS4/E | 凸輪 | 4 | 200 | 1325 | 輸送帶 |
| AWS4/L | 簡易紗羅裝置 | 2 | 540 | 2015 | 數控印花及加固織物 |
| AWS8/j | bonas提花 | -- | 180機幅 | -- | 標簽 |
| AWS8/j | bonas提花 | -- | 150機幅 | -- | 標簽 |
| ATSF8/J | Bonas提花 | 260機幅 | -- | 毛巾 | |
| LWV6/J | Bonas提花 | 150布幅 | --- | up | |
| AWSE8/E | G-B凸輪 | 320 | --- | 裝飾織物 | |
| CLS | 多臂 | 8 | 190 | 1750 | 男外衣 |
| STSF8/J-TERRY | 提化6144鉤 | 8 | 260 | 1720 | 毛浴巾 |
特別是新型輔助噴嘴及“TANDEMPLUS”主噴嘴的應用使新式的噴氣織機的耗氣量比普通噴氣織機可減少28% 。新的引緯緯停傳感器Slim throughlight sensor（STS）的應用是基于輕微光的原理。使運轉功能很高及質量穩定。即使用的緯紗是黑色的并且紗的細度在20den，功能也很高，質量也很穩定。這個裝置可以在筘上移動到任何地方。
3、多尼爾噴氣織機的布幅已由400cm增加到540cm，提花機或普通多尼爾噴氣織機可應用8色引緯，也可有12色引緯。根據不同的需要多尼爾噴氣織機可織家用織物、服裝織物機技術織物。
4、CAM-El噴氣織機主要用于生產中厚的技術織物，具有很寬的紗羅邊的結構，新的生產紗羅織物概念的噴氣織機是應用特種電子凸輪體系及獨特的技術完成的。筘幅為220cm。機器包括先進的通訊軟件，使織機能具有很好的運轉性能。檢測并收集有關運轉數據。

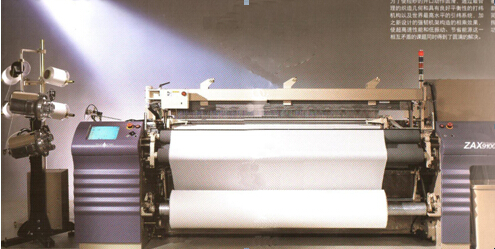

二 、日本津田駒公司展出的噴氣織機都是先進的ZAX系列的
ZAX系列的噴氣織機可生產普通服裝布、高級羊毛織物、用于做襯衫的織物、高密織物、重厚型的牛仔布、高支細薄織物、玻璃織物、工業用布等.在長期制造噴氣織機的經驗指導下，津田駒公司根據生產不同的產品的要求可提供不同技術的噴氣織機。
日本津田駒公司展出的噴氣織機都是先進的ZAX系列的
1、對于生產優質被單織物的織機的速度可很高，產量也高。在的噴氣織機上的一組噴嘴具有足夠的動力完成引緯任務。機器上設有新的自動引緯控制體系及雙經軸送經裝置用在超高速生產被單織物.對于細支羊毛織物時高性能的輔助噴嘴的聯合體及獨立輔助噴嘴的噴射氣流的時間的控制是由染色體及3眼喂入器控制的，不僅可高速引緯而且可使織機高質量的運轉。
2、津田駒具有豐富的噴氣織機生產毛巾的經驗，津田駒ZAX9100噴氣織機是專門生產毛巾的噴氣織機。ZAX9100-Terry在織機速度、多品種適應性、產品質量、節能及可操做性等方面都具有特別的優勢。ZAX9100-Terry噴氣織機使用戶十分滿意，特別是節能方面。
3、versa-terry 系統與津田駒ZAX9100-Terry毛巾織機的技術聯成一體。津田駒的不同體系，特別發展了織造毛巾的新技術，使生產毛巾具有多品種。
表2 參展的津田駒噴氣織機
| 噴氣織機型號 | 開口型式 | 緯紗顏色 | 布幅（cm） | 織物種類 | 速度（R/min） |
| ZAX9100-190-2C-05 | 積極凸輪 | 4 | 176 | 染紗襯衣布 | 1900 |
| ZAX9100-terry-260-8c-D20 | 電子多臂 | 8 | 248 | 浴巾（三拼） | |
| ZAX9100-210-6c-D20 | 電子多臂 | 6 | 190 | 高級衣料 | |
| ZAX9100-340-6c-j | 電子提 花 | 6 | 325 | 裝飾布 | |
三、畢加諾展出的新型OMNI系列的噴氣織機
已具有半個世紀的歷史和經驗，現在大約已有11萬臺的畢加諾的噴氣織機在2600個紡織廠運轉。OMNIplus型是畢加諾的噴氣織機的標準型的織機。畢加諾的噴氣織機的設計主要有三基本規范：要具有高的性能：高的織物質量及全摸塊化的設計。所有的機件都是優化以提高織機速度,并且噪音最低、運轉效率最高。而切OMNIplu800噴氣織機的功能完善使織物質量很好、這種織機是全新的設計，能保證正常穩定的運行。
1、電動機是受電子計算機控制的，不需要變頻調速裝置，因此減少了能耗及最大限度的靈活適應性。使優化的速度能適應紗線質量、紗線根數及紋織圖案的要求。因此高速度可以保持對低強紗及更復雜圖案的檢查時間。
2、摸塊化技術的應用使OMNIplu800噴氣織機具有許多獨特的優勢，可減少織機的停臺時間。如自動尋緯系統、快速換品種及換經軸系統(QSC)、快速組裝機器、快速安裝經軸及布棍、迅速的從左右兩側改變布幅、應用微處理機可節省確定梭口及布邊占用的時間。所有這些都節省了高速織機的停臺時間，生產更多的布。不久前許多紡織機械采用了摸塊化設計，新的OMNIplu800噴氣織機設計應用了各種摸塊化技術，如固定的及移動式主噴嘴就是摸塊化設計，使緯紗通道增加。將來摸塊化機構會得到更廣泛的應用。
3、快速換品種及換經軸系統(QSC),僅用一人在30分鐘內即可完成。可完全可以以經軸、后梁及支撐臂、經停、吊綜裝置及鋼筘等取代后部的有關另部件。在更換經軸前所有的準備工作都是事先在布機車間外做好的。快速換品種及換經軸系統(QSC),有以下優點：織機的停臺時間很短：用工少、產品品種適應性好。
4、OMNIplu800噴氣織機的另部件都制造的十分平衡，使噴氣織機的速度可開的很高，可優化織機的速度，新的吊綜系統是由鋁材制做的并以碳纖維加固。SUMO電機直接傳動主軸，使織機的運轉無偏差，SUMO電機是由電子計算機控制的，不需要變頻調速，可減少能耗并使織機很大的適應性，根據紗線的性質及紗線根數及紋織圖案優化織機的速度，使最大速度能在檢查弱強紗及復雜的圖案部分能給出一定的富裕的時間。
5、OMNIplu800噴氣織機的電子控制系統對提高產品質量有很顯著的作用,以往為了提高織布的質量，在織前用人工進行細致的準備工作，即耗時又費工，也很困難。現在電子控制系統可很快速容易的完成織前的準備工作。
6、由于電子計算機的控制，可對系統里很容易的快速的對機器及工藝進行調整，甚至可在機器運轉中在線進行各種調整，此外用熒光屏上可直接自動顯示出經紗張力引緯密度等。如：可自動設定引緯速度，也可調節機器的轉速，以優化產品質量。
7、由于摸塊化技術在開口系統上的應用，凸輪、多臂及提花等開口機構可在不同情況下更換，從凸輪改變到多臂及發展到提花開口形式都已沒有任何問題，機器的上部都很相似，可根據需要選擇凸輪、多臂及提花等開口機構，更換很方便。
8、TERRYpluss800 毛巾織機是畢加諾新研發的噴氣織機，用于生產廣泛用處的高擋毛巾，是輕型的機器，獨立的織物的織口機可快速而精確的形成毛圈，優化的引緯準備可引8色緯紗，新設計的輔助噴嘴及閥門具有高性能。經軸及布輥都可快速的更換品種而不需要任何工具。
布幅的改變即簡單又迅速。應用SUMO主電機直接傳動，對于一些標準設計具有很好的適應性。可采用多臂或提花開口裝置。
9、畢加諾的噴氣織機具有信息通訊技術，新式的MAN-MACHINE是人機界面的，在OMNIplu800噴氣織機上是主要元件。在新的界面的特點是無線信息的傳遞及轉發系統。還設有遠紅外通訊通道。與中央電子計算機快速連接。已增加了觸摸式全彩色的熒屏及人機對話技術，這種控制與顯示技術已使畢加諾噴氣織機成為網狀通訊的現代化的裝備。
表3、新的畢加諾的噴氣織機
| 織機型號 | 開口形式 | 緯紗顏色 | 布幅（cm） | 織物種類 |
| OMNIPIUS | 凸輪800 4-190 | 4 | 150 | 襯里布 |
| OMNIPIUS | 凸輪800 2-p340 | 2 | 320 | 被單布 |
| OMNIJET | 凸輪800 4-p190 | 4 | 169 | 牛崽布 |
| OMNIPIUS | 多臂800 4-220 | 4 | 220 | 汽車用布 |
| TERRYPLUS | 提花800 8-j260 | 8 | 235 | 毛巾 |
| OMNIPIUS | 提花800 4-j190 | 4 | 190 | 襯里布 |
| OMNIPIUS | 提花800 4-j250 | 4 | 250 | 床墊布 |
四、SMIT公司展出的JS900型噴氣織機采用了摸塊化結構的設計
可滿足許多先進的性能的要求：最大的生產率、高穩定性及織物的高質量等。機器的特點有在筘座停止時的自動尋緯系統；布幅從1.7m到3.8m；6色引緯；高效直接主傳動以保證高生產率；高織物質量及低能耗。主輔噴嘴的氣流都是受計算機控制的，不僅噴氣量及時、足夠，而切耗氣量低。
五 結語：
噴氣織機已取得很大的進步，機上有許多電子計算機的自動監控系統，使織機速度、效率、生產率、產品質量及能耗等都大有改進。大約有50%的噴氣織機已裝有電子提花裝置及電子開口機構。從輕薄到重厚的織物、從平紋布到裝飾布、從寬幅到帶子織物。紗線從短纖紗到長絲紗作緯紗，緯紗可有6色、8色及12色等。已顯示出對產品品種的適應性。噴氣織機還要大發展，將成為世界上第一流的織機
參考文獻
1、秦貞俊.現代噴氣織機及應用（M ）.上 海：東華大學出版社. 2008 （7）
2、秦貞俊編著.世界棉紡織前沿技術（.M）北京中國紡織出版社2010.6
3、Survey16. airjet weaving（ J）. TEXTileASIA . 2008.（8）：p56-p63
4、幕尼黑2007及巴塞羅納2011ITMA技術資料.
5、上海2008ITMA Asia and CITAME技術資料.
6、上海2010ITMA Asia and CITAME技術資料.
