日本三菱公司研制出直徑10μm碳纖維
2019年10月，三菱化學公司開發出一種PAN基碳纖維，這種纖維的單根纖維直徑最大可達10μm。目前通用級碳纖維的直徑為每根纖維5~7μm，而新產品將其直徑提高到10μm，這代表著纖維直徑的顯著增加。
該款碳纖維具有240GPa的拉伸模量和4200MPa的拉伸強度，是通用級碳纖維。這種新的碳纖維材料的臨時名稱為34-550。由于材料中所含的每根纖維都較粗，因此非常適合樹脂傳遞模塑、拉擠成型和其他模塑方法，該材料也非常適合使用高粘度熱塑性樹脂的連續纖維增強中間材料。

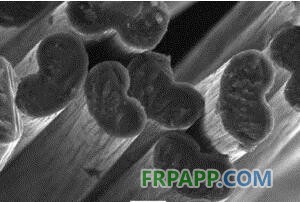

值得注意的是其纖維直徑將有助于防止彎曲，從而使模制品具有更好的壓縮特性；此外，纖維的橫截面相對平坦，在碳化或石墨化時，可使熱量更好地滲透到纖維的中心。
日本東麗公司研制出新型多孔碳纖維
2019年11月，日本東麗公司宣布成功開發出全球首款具有連續、納米/微米級孔隙結構的多孔碳纖維，并希望在未來五年內實現商業化。

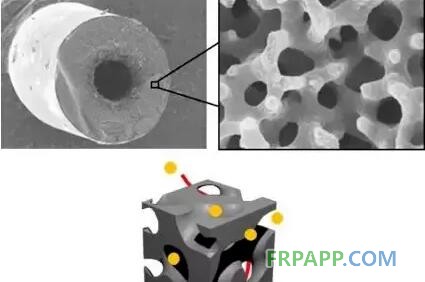

該新型多孔碳纖維在整個纖維上具有可控的納米或微米級孔隙結構，其內部的連續多孔結構可使其成為高效的過濾介質，并可作為氣體分離膜的支撐結構。
該產品的潛在應用是在氣體分離技術中使用，如用于分離二氧化碳、沼氣、氫氣和其他氣體。
寧波材料所國產高性能碳纖維拉伸模量穩定突破610GPa
2020年1月，中科院寧波材料所碳纖維及其復合材料團隊成功實現了拉伸強度3.70GPa、拉伸模量610GPa的PAN基超高模量碳纖維連續穩定制備。

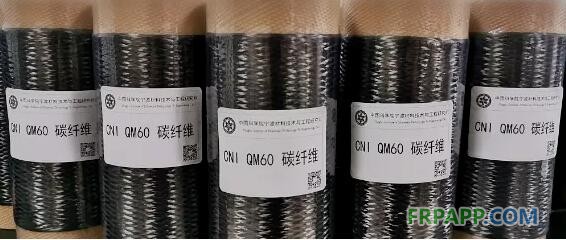

2016年1月、2018年3月，碳纖維及其復合材料團隊在國內先后率先實現國產M55J、國產M60J級高強高模碳纖維關鍵制備技術突破，關鍵產品填補了國內空白；2019年底，團隊成功實現國產CNIQM60（M60J級）高強高模碳纖維小批量穩定制備。
隨后團隊科研人員向拉伸模量600GPa以上的更高等級超高模量碳纖維關鍵制備技術開展攻關，在2020年1月實現了拉伸模量高達610GPa的PAN基超高模量碳纖維的連續穩定制備，產品通過了國內專業檢測機構測試。
日本帝人公司發布最新碳纖維產品目錄

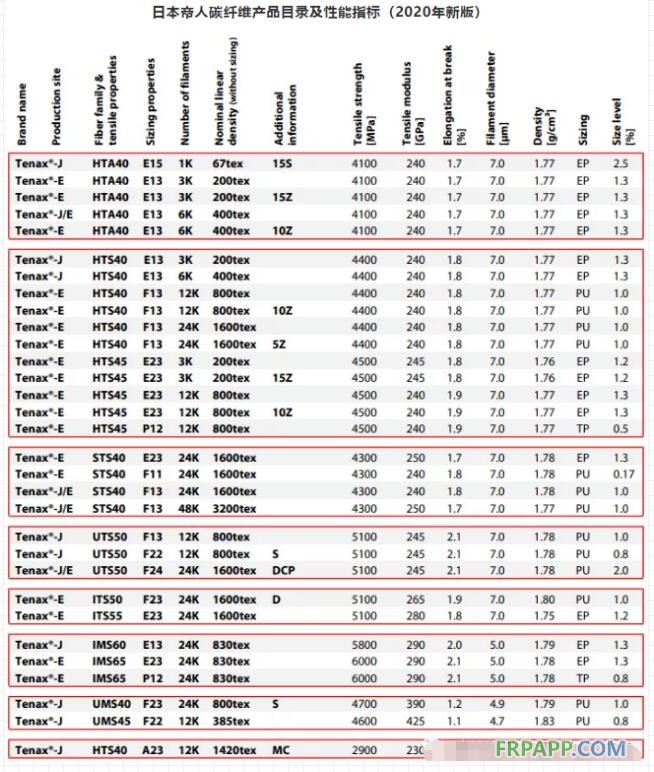

2020年2月，日本帝人公司發布了公司Tenax®碳纖維的最新版產品目錄和性能指標，在高模量碳纖維領域，公司碳纖維產品最高模量僅為425GPa，不再提供UMS 55（模量540GPa，與東麗M55J相同），標志著日本東麗公司成為全球唯一一家提供高模量540GPa以上PAN基商品化產品的企業。
此外，在新版碳纖維產品目錄中，標準模量級碳纖維的拉伸強度普遍提升，如HTA40、HTS40拉伸強度分別由3800、4200MP提高到4100MPa、4400MPa；鍍鎳碳纖維強度和模量分別由2800MPa、215GPa提高到新版本的2900MPa、230GPa。
日本東麗公司研制出新型高強度高模量碳纖維
2020年5月，日本東麗公司宣布開發出拉伸強度4.8GPa、拉伸模量390GPa的新型高強度高模量碳纖維；該款高模量碳纖維強度略低于東麗T700的4900MPa，但是模量提升了70%，從而保證最終碳纖維結構件具有超高剛度特性。
該款纖維體密度僅為1.74g/cm³，要低于T700纖維的1.80g/cm³，因此具有更加優異的輕量化效果，因此該款產品有望替代傳統的T700碳纖維，而其最終應用也將瞄準汽車輕量化等領域。

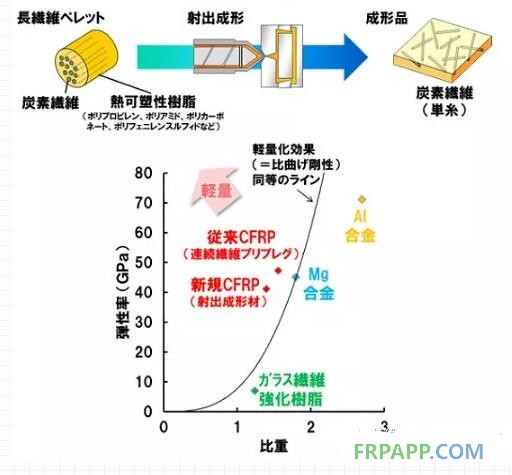

該型高模量碳纖維通過與新研發的TORAYCA®Pettlet熱塑性粒料結合，采用注塑成形工藝加工得到的粒料拉伸模量達到41GPa，與鎂合金模量（45GPa）相當，同時該粒料的比重僅為1.4，而鎂合金比重為1.8。因此，通過使用這些新的熱塑性顆粒采用注塑成形可制造復雜形狀的零件且大大提高生產率，并為零部件的輕量化做出巨大貢獻。
寧波材料所成功突破國產M65J級碳纖維關鍵制備技術
在2020年1月成功實現拉伸強度3.70GPa、拉伸模量610GPa的PAN基超高模量碳纖維連續穩定制備的基礎上，2020年6月，中科院寧波材料所碳纖維及其復合材料團隊在高強高模碳纖維領域再次實現重大突破，成功研制出CNI QM65（M65J級）高強高模碳纖維，經過國內4家專業檢測機構測試，纖維拉伸強度和拉伸模量分別高達3857MPa、639GPa。
寧波材料所形成國產M65J級碳纖維小批量制備能力
寧波材料所CNI QM65（M65J級）高強高模碳纖維研發成功標志著在高強高模碳纖維制備技術領域，國內已經由長期跟跑實現了并跑。
美國Hexcel公司推出新款高模量碳纖維
根據美國Hexcel公司官方發布的2020版最新產品目錄，Hexcel公司推出了最新一款拉伸強度5171MPa、拉伸模量372GPa、伸長率1.3%的HexTow®HM54型高強高模碳纖維。
HexTow®HM54型碳纖維是一種連續、高性能、高模量的PAN基碳纖維，該纖維經過表面處理和上漿處理，以改善其層間剪切性能、工藝特性和結構性能，應用領域包括高級體育用品、航空、航天和工業應用。
HexTow®HM54是一款與日本東麗高強高模碳纖維針鋒相對的產品，而日本東麗公司對應的產品為M40J級高強高模碳纖維（強度4400MPa、模量377GPa），通過性能對比可知，HM54型纖維強度優勢更加明顯，因此有望在未來應用中對日本東麗M40J級高強高模碳纖維構成競爭威脅，目前該產品已經實現應用。
美國Hexcel公司推出耐燒蝕碳纖維
同樣是根據美國Hexcel公司官方發布的2020版最新產品目錄，Hexcel公司推出了一款具有優異耐燒蝕特性的PAN基碳纖維——HexTow® 85型碳纖維。
作為一種連續的PAN基碳纖維，目前可提供24K規格的絲束，HexTow® 85碳纖維的碳含量僅為85%，主要用途在于：作為一種成本效益高的耐燒蝕產品，來取代傳統的黏膠基碳纖維，專用于耐燒蝕領域。
HexTow® 85的碳纖維擁有與傳統PAN基碳纖維相近的強度，而耐燒蝕性能又與黏膠基碳纖維相接近。目前由該種纖維制備的碳碳復合材料燒蝕性能正在與傳統黏膠基碳纖維進行對比評測中。
魯ICP備2021047099號
