不飽和聚酯樹脂（UPR）是一類通用型樹脂，以它為基礎的玻璃纖維增強塑料（GFRP），通常稱為“玻璃鋼”，該種材料是由增強體玻璃纖維與基體樹脂構成，玻璃纖維是無機物，樹脂是有機物，為使二者緊密結合，通常在玻璃纖維上進行涂層處理。該種材料是一種復合材料，綜合性能好，這種材料單位質量機械強度比鋁合金高，密度只有鋼結構的1/4，抗拉強度超過鋼材，因此常用來代替金屬用于建筑、汽車、造船、航空、化工、摩托車等行業。據估計，我國2010年玻璃鋼產量將達900kt，此種復合材料大都在戶外使用，在日光和空氣的作用下發生老化使制品表面失去光澤，樹脂與玻璃纖維剝離，機械強度下降，逐漸失去使用價值， 防止或延緩GFRP的老化問題一直是工業界的一個重要的研究課題。UPR的老化是從酯鍵開始引起的一系列復雜的化學反應。 研究結果表明，氧化的結果，使酯鍵斷裂，網絡結構破壞，釋放出的主要分解產物為一氧化碳、二氧化碳，同時伴隨著分子交聯，材料變黃、脆化。另外，UPR分子中的酯鍵在使用過程中（尤其是與水接觸）發生水解反應也是其老化的一個重要因素。

1　不飽和聚酯樹脂 GFRP 的防老化研究

　　為防止或延緩GFRP的老化，延長制品的使用壽命，通常有兩種方法：一為在制品表面進行涂飾，使其表面有一種保護層，可抵抗光、氧、風吹雨打的侵蝕，從而延長制品的使用壽命；二為在基體樹脂中添加穩定劑（紫外線吸收劑、抗氧劑等）使樹脂穩定化。 在無論那種方法中，穩定劑都是關鍵材料。
　　用于GFRP的穩定劑大多為傳統的有機穩定劑。即傳統的紫外線吸收劑(UVA)，受阻胺（HALS），抗氧劑和過氧化物分解劑。

2　塑料穩定劑在 GFRP 中的應用

2.1　制品的表面涂裝

　　長期以來，國內大部分的 GFPR 表面防護主要采用噴漆或噴涂膠衣樹脂等簡單方法，質量差，且需要經常維護。對玻璃鋼制品表面進行涂裝是解決此類問題的一個重要方法。表面涂裝可使其表面美觀，經久耐用，提高產品的附加值，因此該類技術受到國內外的重視，成為該領域的一個研究熱點。

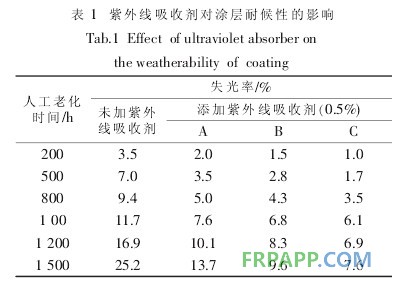

　　周詩彪研制的牌號為NBP-1的GFRP專用涂料，較好地解決了這些問題。該種涂料是將丙烯酸樹脂、顏料、填充料研磨后，加入溶劑、助劑（包括光穩定劑）、添加劑等進行研磨混勻制成的。用含有不同的紫外線吸收劑的涂料涂裝的 GFRP，經人工老化后的有關數據列于表1。

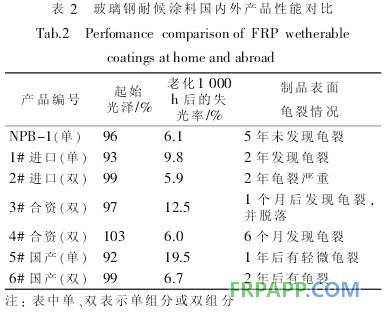

　　從表1可見，經1500h老化后不加紫外線吸收劑的涂層的失光率高達25.2%，添加紫外線吸收劑的失光率均有不同程度的降低，當使用紫外線吸收劑C時，失光率降到7.6%，由此可見，紫外線吸收劑是影響涂層的關鍵材料。由于玻璃鋼的耐候涂料是一類重要的商品，國內外均有生產，但不同牌號的產品效果相差較大，見表2。

　　由表2可見，NPB-1，經老化1000h后，失光率為6.1%，5年后制品表面未發現龜裂，余者最好的2年后也出現龜裂，表明 NPB-1 涂料的綜合性能優異，已超過國外水平，國內居領先地位。據稱，NPB-1產品已批量生產，并進行生產規模的涂裝。Hodegson Peter Cliffored提出將苯并三唑類紫外線吸收劑與HALS（Chimasob119FL）并用于以UPR為基質的涂料，該種涂料可用于游泳池的預涂層。美國Element Specialtieswc公司以氧化鋅為基質的含有紫外線吸收劑的涂料，可用于GFRP制品的涂裝，該涂料很容易分散于聚合物體系中，其配方為：醋酸丙二醇單甲醚酯22.87%（質量分數，以下同）、含有芳烴的輕質汽油 22.87%、脂肪酸改性的聚合物3.37%、有機澎潤1.0%、高相對分子質量的改性聚氨酯分散劑4.9%、平均直徑為60nm的氧化鋅35.0%、Uvinul5050 (HALS 光穩定劑，BASF產品)6.0%。
　　劉雄亞研究了聚三氟乙烯涂層、防老化薄膜及富樹脂保護層對透明玻璃鋼的老化性能的影響，結果表明，聚三氟乙烯涂層對紫外線的防護效果最好，防老化薄膜次之，富樹脂保護層最差。
　　楊曉燕將熱塑性丙烯酸纖維素聚酯漆用于汽車、摩托車的面漆，取得良好的效果，涂層與基體樹脂粘合牢固，并通過一系列物理、化學指標測驗，可滿足行業的要求，已工業化應用。
　　Naohiro Kubota對用于不飽和聚酯樹脂的GFRP涂料中的光穩定劑進行了研究，使用相對分子質量較高的苯并三唑類紫外線吸收劑 UV-360代替分子質量較低的UV-P，使漆膜的耐光照時間由1800h 提高到2800h。

2.2 　在不飽和聚酯樹脂內添加穩定劑

　　按添加劑的性質又可分為添加型和反應型兩大類。

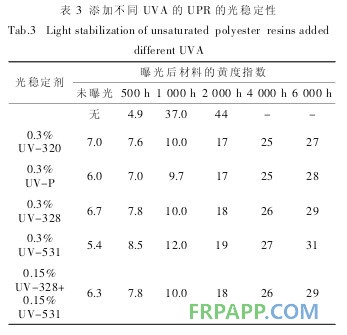

　　Ciba Geigy 公司將苯并三唑、二苯甲酮類的一些UVA添加到UPR中，測定樣品經老化后的黃色指數的變化，結果列于表3。

　　由表3可見,苯并三唑類（UV-320，UV-P，UV-328）在曝光6000h后的黃色指數分別為27.0，
28.0,29.0；比二苯酮類（UV-531）的黃色指數31.0要好，而當二者并用時黃色指數為29.0?？紤]到后者價格較低，故從經濟上考慮，二者并用較佳。

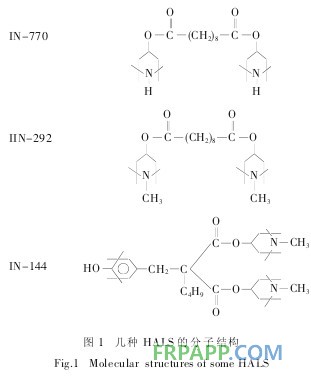

　　中國科技大學與瑞典斯德哥爾摩皇家工學院合作研究了HALS的分子結構對UPR光穩定性影響，以 TIN-770、TIN-292、TIN-144 三種穩定劑（結構見圖 1）進行試驗，測定薄膜在光照下的老化情況，結果表明，TIN-770效果最好，余者較差，這歸因于TIN-770分子中的氮原子上是氫原子，余者都有甲基， 而該化合物可快速地將氨基轉換成起光穩定作用的硝酰自由基，余者由于甲基的影響轉換速度較慢。將UPR制成50%含膠量的GFRP層合材料進行為期30d的光照老化試驗時，添加TIN-770 的樣品比空白的拉伸強度提高10%。
