FRP的介電性能是好的，常用來(lái)制作絕緣材料、天線罩以及有透波要求的制品等。所謂絕緣材料，其電阻系數(shù)均應(yīng)在107歐姆·厘米以上，該材料又稱電介質(zhì)，即能建立強(qiáng)電場(chǎng)的物質(zhì)。級(jí)別分類見表164。電性能包括體積電阻系數(shù)、表面電阻系數(shù)、擊穿電壓、介電系數(shù)、介質(zhì)損耗角正切值。介電系數(shù)為材料本身的一種性質(zhì)，與電場(chǎng)頻率有關(guān)。材料在交流電場(chǎng)下，因極化過程所導(dǎo)致的一種電能損失叫介質(zhì)損耗，其大小用介質(zhì)損失角正切表示。因阻燃FRP含有鹵素，不耐高壓，測(cè)試時(shí)應(yīng)注意。

       FRP電性能介于樹脂和玻纖的電性能之間，而樹脂和玻纖的電性能又各與本身的化學(xué)成分、化學(xué)結(jié)構(gòu)有關(guān)。樹脂分子的極性愈大，絕緣性愈差。其次是雜質(zhì)，特別是水份及空隙率對(duì)FRP的電性能影響很大。水在FRP表面形成水膜，則表面電阻下降，水浸入內(nèi)部則體積電阻下降，因?yàn)樗慕殡姵?shù)比較高，為81。

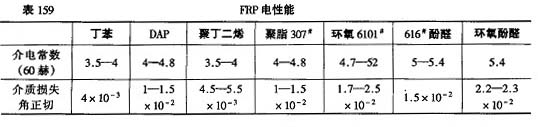

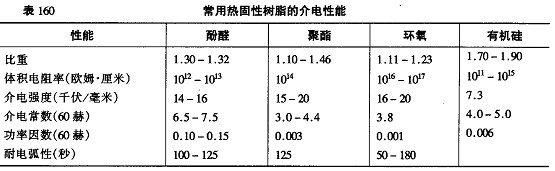

       由上表可知，樹脂的介電性能與玻纖相比都屬于同一個(gè)數(shù)量級(jí)，因此，要制得電絕緣性能好的FRP，既需要電絕緣性能好的無(wú)堿纖維作增強(qiáng)材料，又需要介電性能好的樹脂，如環(huán)氧樹脂、丁苯樹脂等。若玻璃布經(jīng)過偶聯(lián)劑處理，F(xiàn)RP經(jīng)過熱處理，則對(duì)提高Ⅱ?yàn)u的電性能都為理想。
