前言

      原4萬t/a尿素工程通用設計中,主要構筑物為尿素造粒塔,塔高64 m,內徑9 m,鋼筋砼壁厚160 mm,塔體由6根800 mm×800 mm高12 m的鋼筋砼柱支承的筒體結構。對尿素造粒塔內壁進行防腐處理的原因:①尿素噴頭噴灑的尿液對塔壁的沖刷作用和負壓空氣對流的沖刷作用;②附著于塔壁的尿液冷卻結晶對砼產生的機械膨脹作用;③尿液對砼內鋼筋的銹蝕作用,塔壁基層是滑模一次成型的砼基層,難以大面積平整,而且經常呈現波浪形凹凸面,甚至局部有蜂窩、麻面及細小的裂紋。原設計的塔體內壁防腐為氯磺化聚乙烯防腐漆,涂層為x52-1型防腐涂料(底漆)一道,x52-1型防腐涂料(磁漆)三道,x52-2型防腐涂料(清漆)四道,其防腐面積約1 500 m2。若用氯磺化聚乙烯防腐涂料難以保證涂層的厚度均勻一致,基層成膜不均勻或難以成膜,達不到防腐要求。據調查,前期建設的幾座造粒塔采用氯磺化聚乙烯防腐,2年后內壁均有不同程度的損壞,嚴重的造成鋼筋保護層剝落,鋼筋銹蝕嚴重,不僅影響構筑物的結構安全,而且影響尿素產品質量,為此我們對原設計提出變更,改用復合樹脂玻璃鋼進行防腐。

1、復合樹脂玻璃鋼防腐基層的要求及處理

       (1)砼基層必須堅固、密實,表面平整,無起砂、起殼、油污等現象,砼表面附著的灰塵及浮漿應清除干凈,并用丙酮擦洗,自然干燥后進行打底處理。

      (2)砼基層應干燥,其含水率不應大于6%。

      (3)砼表面平整度用2 m靠三尺檢查,允許空隙不大于5 mm,對滑模施沖產生的橫豎縫和高低不平處,凸出大于5 mm的用砂輪磨平,凹陷小于5 mm的用膩子抹成圓角。

      (4)滑模施工中使用rt-175養生液后,必須用砂紙打磨,表面局部泛堿、斑塊,必須清除干凈。

2、選用的材料規格和技術指標

      (1)環氧樹脂(6101#):外觀為淡黃色,高粘稠透明液體,軟化點12~20℃,環氧值0.41~0.47,相對密度1.12~1.45,揮發分≤1%。

      (2)呋喃樹脂(2014#):外觀黑褐色,粘稠狀液體,樹脂含量大于95%,ph值為7,灰分小于3%,相對密度1.12~1.16,粘度90~120 pa•s。

      (3)不飽和聚酯樹脂(304#):外觀深黃色,粘稠液體,酸值(50%苯乙烯溶液)<15mgkoh/g,25℃時粘度(50%苯乙烯溶液)<45 pa•s。

      (4)輝綠巖粉:含水量<5%,耐酸度>95%,細度通過120#篩。

      (5)玻璃布:無堿、無捻,粗紗方格布,厚度為0.2 mm,經緯度為8×7。

      (6)丙酮(工業用):純度>95%。

      (7)乙二胺(工業用):為無色有味液體,純度>95%。

3　復合樹脂及膩子的配比及配制

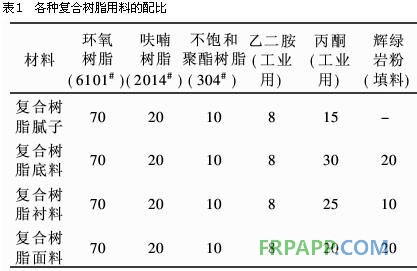

      (1)各種復合樹脂用料的配比(質量比)見表1。

      (2)復合樹脂底料、襯布料、面料的配制。按照配方的配比稱量,在容器中加入定量的環氧樹脂,再加入定量的呋喃樹脂和不飽和聚酯樹脂,攪拌均勻后加入稀釋劑、填料充分攪拌,最后加入固化劑,立即進行攪拌,達到充分均勻后即可使用。

      (3)復合樹脂膩子的配制。在上述配料中不加填料,配成無填料的復合樹脂,臨施工前加入定量填料,均勻調制后即可使用。

4　復合樹脂玻璃鋼的施工技術要求

      (1)設計該構筑物的防腐層為二布五涂,其施工流程為:底→補膩子→一布一涂→一布一涂→二涂

      (2)玻璃布應進行脫蠟處理,以提高玻璃布對復合樹脂的吸收量;玻璃布的光邊須裁成毛邊,以致在鋪貼時不形成明顯的臺階,若用手工鋪貼布時,必須采用浸膠法,并將多余的樹脂除去,玻璃布的搭接寬度縱向不小于50mm,橫向不小于70 mm,各層搭接縫應相互錯開,不得有十字搭接縫相重,布應保持干燥,不允許折疊,鋪貼順序應自下而上進行。

      (3)每貼一層玻璃布或刷一層涂料,須待自然固化后方可進行下一道工序。

      (4)復合樹脂的涂層必須封閉玻璃布的網孔。為確保網孔封閉,在固化后需將毛剌、突邊、氣孔修整后再貼下一層布,固化后的玻璃鋼表面應平整光滑、無毛剌、氣泡、脫層、無樹脂流淌現象。

5　施工注意事項

      (1)施工現場必須保持清潔、干燥,施工環境溫度在18~25℃,相對濕度不大于80%,施工復合樹脂玻璃鋼時嚴禁出現明火、焊接或敲擊。

      (2)復合樹脂玻璃鋼有些原材料具有毒性、剌激性和易燃、易爆性,施工現場必須通風良好,施工人員須戴手套、防護罩、防護鏡。

      (3)玻璃布必須進行脫蠟處理,輝綠巖粉要烘烤過篩,不飽和聚酯樹脂不得含有苯烯酸。

      (4)膩子、底料、襯布料、面料應隨配隨用,若溶劑揮發而變稠時可加入適量溶劑稀釋后再用,若已凝固,就不能繼續使用。

6　結論及建議

      (1)本工程自1990年投入使用以來,通過對塔壁的清理檢查,未發現空鼓、起殼、裂縫等現象,表面清除尿液結晶后光澤如初。

      (2)按當時的防腐定額對氯磺化聚乙烯防腐和復合樹脂玻璃鋼進行預算,1 m2造價后者較前者多投資18%,但使用壽命大大延長,另外不需停產檢修的間接利潤更為可觀。

      (3)復合樹脂玻璃鋼防腐與單一的樹脂玻璃鋼防腐相比,具有強度高、使用壽命長、耐溫、耐腐蝕、抗滲透性能強的特點,它不僅可作工業建筑物的防腐層,還可以調整布和涂料的數量,以適用于不同的高層建筑的地下防水、防潮工程,比三氈四油和sbs改性瀝青防水具有更強的適用性,因此可廣泛用于工業建(構)筑物和鋼結構的防腐工程以及高層建筑地下室的防水、防潮工程。
