1 前 言
      玻璃纖維／不飽和聚酯樹脂基復(fù)合材料具有較高的性價(jià)比，越來越多的應(yīng)用到許多工業(yè)領(lǐng)域。不飽和聚酯樹脂的玻璃鋼由于有較好的工藝性能，而且價(jià)格比環(huán)氧樹脂低，因而在船舶工業(yè)中應(yīng)用越來越廣泛。在我國，玻璃鋼漁船是重點(diǎn)發(fā)展玻璃鋼船種之一，隨著人們生活水平提高和玻璃鋼工業(yè)的進(jìn)一步發(fā)展，玻璃鋼游艇將會(huì)是玻璃鋼船種另一個(gè)發(fā)展重點(diǎn)。t玻璃鋼船舶的應(yīng)用環(huán)境使其不可避免地受到海水的侵蝕，因此，研究其在海水環(huán)境下的力學(xué)性能具有重要的實(shí)用價(jià)值。國內(nèi)外對玻璃纖維／不飽和聚酯樹脂基復(fù)合材料的海水浸泡彎曲性能研究見諸報(bào)道的文獻(xiàn)不多。
2 實(shí)驗(yàn)部分
2．1 材料準(zhǔn)備
     樹脂：韌性樹脂，不飽和聚酯樹脂 196s，促進(jìn)劑為環(huán)烷酸鈷，引發(fā)劑為過氧化甲已酮，天津合成材料 廠生產(chǎn)。

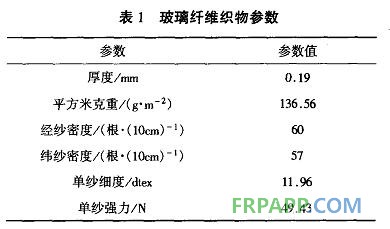

     人工海水鹽：天津市玉龍海水晶廠生產(chǎn)。 增強(qiáng)纖維：由天津玻璃纖維公司生產(chǎn)的無堿平紋玻璃布，其有關(guān)參數(shù)如表 1所示。

2．2 試樣的制備
       采用 VARI(vacuum assisted resin infusion)工藝進(jìn) 行了玻璃纖維復(fù)合材料層合板的制作，尺寸為 30cm ×30cm。在真空狀態(tài)下排除玻璃纖維布中的氣體， 利用內(nèi)外壓力差促使樹脂的流動(dòng)滲透，實(shí)現(xiàn)對布的
浸漬，并在室溫下固化成型，形成 0度鋪層的兩層玻璃纖維層合板。將制成的層合板裁成測試規(guī)定的尺寸，長度方向沿玻璃布的經(jīng)向。
2．3 實(shí)驗(yàn)方法
      材料的海水浸泡實(shí)驗(yàn)參照我國的 GB2575—8標(biāo)準(zhǔn)(玻璃鋼水浸試驗(yàn)方法)進(jìn)行，室溫下，將試樣分四組浸泡在人工海水中，進(jìn)行不同天數(shù)的處理(0、7、14、21天)，每組有八個(gè)測試試樣。配置的人工海水的鹽度為 3．4％一3．5％(海水鹽度)，即一千克海水中含 34—35克鹽分，pH值為 6．40。
2．4 彎曲性能測試
2．4．1 彎曲測試儀器

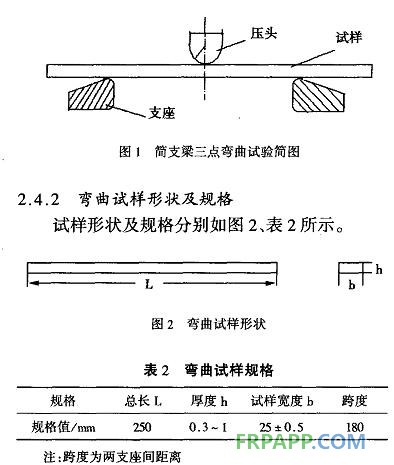

      彎曲性能試驗(yàn)測試標(biāo)準(zhǔn)參考 GB3356／1982和GB1449—83。采用簡支梁三點(diǎn)彎曲試驗(yàn)法，常溫條件下測量，具體裝置如圖 1所示。

2．4．3 彎曲性能計(jì)算公式

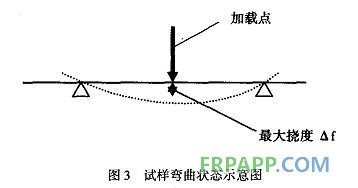

       試驗(yàn)過程中，試樣在載荷作用下產(chǎn)生彎曲變形試樣上任一點(diǎn)的撓度與試樣和載荷的類型有關(guān)，彎曲形式如圖 3所示 。

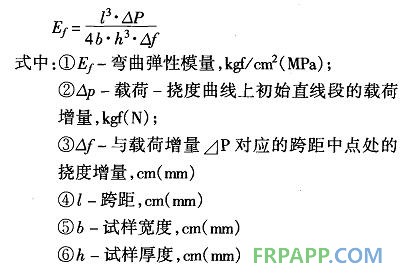

    上圖中，彎曲撓度的測量由直尺直接讀出。 彎曲模量根據(jù)下列公式計(jì)算

3 結(jié)果分析
3．1 實(shí)驗(yàn)結(jié)果
      試經(jīng)人工海水浸泡不同天數(shù)后的彎曲模量變化情況如圖4所示。
