玻璃纖維網(wǎng)格布在外保溫體系中起到應(yīng)力分散的作用，與抹面膠漿一起共同組成外保溫體系的防護(hù)面層，抵抗自然界溫、濕度變化及意外撞擊所引起的面層開裂。玻璃纖維網(wǎng)格布的性能，其與抹面膠漿的相容性，是決定外保溫體系質(zhì)量是否開裂的重要因素。
一、抗斷強(qiáng)度及耐堿強(qiáng)度保留率
抗斷強(qiáng)度及耐堿強(qiáng)度保留率是玻纖網(wǎng)格布的重要性能。抗斷強(qiáng)度與玻璃支數(shù)或重量密不可分。目前我國市場上用于外墻外保溫體系的玻纖網(wǎng)格布每平米重量一般都在130g左右，強(qiáng)度普遍偏低，其常態(tài)抗斷強(qiáng)度都只有1000N/5cm左右。而在外墻外保溫技術(shù)和法規(guī)比較成熟的歐洲或美國，對(duì)玻纖網(wǎng)格布的抗斷強(qiáng)度要求比我國高得多。德國建筑技術(shù)委員會(huì)（DIBt）要求用于外墻外保溫體系的玻纖網(wǎng)格布常態(tài)抗斷強(qiáng)度≧1750N/5cm，耐堿保留率≧50%。國內(nèi)的產(chǎn)品如達(dá)到該要求，每平方米玻纖網(wǎng)格布的重量需在160g以上。
提高抗斷強(qiáng)度標(biāo)準(zhǔn)無疑是必要的。尤其是水泥含量和水泥強(qiáng)度等級(jí)較高的聚合物水泥抹面膠漿。這些東西對(duì)玻纖網(wǎng)格布的破壞還并不僅僅是化學(xué)腐蝕，還有氫氧化鈣、硫鋁酸鈣的結(jié)晶壓力腐蝕作用。同時(shí)礦物質(zhì)類材料較高的吸水率對(duì)玻纖網(wǎng)格布也起著不利的影響。實(shí)驗(yàn)證明，在蒸餾水中浸泡后，玻纖網(wǎng)格布的強(qiáng)度會(huì)有30%左右的損失。
我國目前還缺少專用于外墻外保溫體系的玻纖網(wǎng)格布的標(biāo)準(zhǔn)，尤其是耐堿強(qiáng)度保留率和耐堿試驗(yàn)方法，各地檢測機(jī)構(gòu)或生產(chǎn)廠家所用的堿液各不相同，有用NaOH溶液的，有用80℃水泥漿液的，也有用NaOH、KOH、Ca（OH）2混合堿液的。由于該性能指標(biāo)的制定對(duì)市場上產(chǎn)品的性能走向、價(jià)位、市場的承受能力都有非常大的影響，有關(guān)研究單位必須對(duì)國內(nèi)玻纖網(wǎng)格布的性能做統(tǒng)一的摸底調(diào)查，參考國外標(biāo)準(zhǔn)，制定出適合我國國情的標(biāo)準(zhǔn)。
無水泥純聚合物類抹面膠漿由于無堿腐蝕，吸水率小，玻纖網(wǎng)格布能在其中長久地正常發(fā)揮功用，對(duì)防護(hù)面層的長期抗裂性能來說無疑是最安全的。
二、玻纖網(wǎng)格布與抹面膠漿要密切相關(guān)
在承受拉力變形時(shí)，抹面膠漿必須與玻纖網(wǎng)格布協(xié)調(diào)一致地發(fā)揮作用，兩種材料必須有很好的相關(guān)性，與抹面膠漿相關(guān)性不好的網(wǎng)格布，強(qiáng)度再高裂縫還是會(huì)在早期產(chǎn)生。
在防護(hù)面層開始承受拉力時(shí)，網(wǎng)格布應(yīng)能盡快處于受力狀態(tài)以發(fā)揮其抗拉性能，并使應(yīng)力分散。雖然網(wǎng)格布無法阻止抹面膠漿在達(dá)到一定拉力應(yīng)變的時(shí)候產(chǎn)生第一條裂縫，但能有效地延遲第一條裂縫的開展時(shí)間，和限制第一條裂縫的開展寬度，并通過其經(jīng)緯向節(jié)點(diǎn)分布應(yīng)力，使整個(gè)抹面膠漿均勻受力從而也使裂縫均布。
在歐美一般認(rèn)為，寬度在0.2mm以下的裂縫為無害裂縫。對(duì)外墻外保溫體系來說，更重要的并不是阻止裂縫的發(fā)生（就象鋼筋無法阻止混凝土的開裂，抹面膠漿最終是否開裂取決于其開裂應(yīng)變），而是盡量延遲變形時(shí)間，從而延遲開裂，同時(shí)限制單條裂縫的寬度。
為此，與抹面膠漿相關(guān)性好的網(wǎng)格布應(yīng)具備下列性能：
1． 較高的節(jié)點(diǎn)強(qiáng)度
如果網(wǎng)格布受拉時(shí)節(jié)點(diǎn)發(fā)生滑移，則在受力初期應(yīng)力就多由抹面膠漿承受而產(chǎn)生裂縫。
節(jié)點(diǎn)強(qiáng)度的試驗(yàn)方法是：沿緯向剪取330mm×50mm（緯向織絲必須為奇數(shù)）的試條，距試條端頭150mm左右處剪斷兩邊的所有織絲（需剪在節(jié)點(diǎn)的中央），只留中間一根緯向織絲；在50mm（或相隔6個(gè)節(jié)點(diǎn)）后，剪斷中間的那根緯向織絲。把試條在拉力機(jī)上做拉力試驗(yàn)，試驗(yàn)機(jī)一頭夾住中央的那根緯向織絲，另一頭夾住全部織絲，讀取織絲抽出的力（N）。外墻外保溫體系一般要求玻纖網(wǎng)格布的節(jié)點(diǎn)強(qiáng)度≥3.0N/單根絲。
2．較低的拉伸應(yīng)變
如果網(wǎng)格布受拉時(shí)節(jié)點(diǎn)不發(fā)生滑移，而拉抻應(yīng)變較大，同樣會(huì)引起抹面膠漿在早期就發(fā)生開裂。
玻纖網(wǎng)格布的拉伸應(yīng)變包括受拉早期的應(yīng)變及斷裂時(shí)的應(yīng)變。可用伸長率分別在0.25%、0.5%、1.0%時(shí)的拉力，以及斷裂時(shí)的拉力（抗斷強(qiáng)度）、斷裂應(yīng)變表示。
3．較小的織絲偏斜度
網(wǎng)格布在編織時(shí)難免有織絲跑偏的情況發(fā)生。如果偏離得太多，導(dǎo)致受力時(shí)偏心，同樣影響使用效果。一般來說，在1m長度內(nèi)，織絲偏斜不得超過3根織絲。

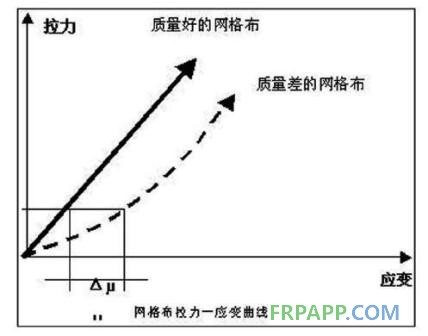

綜上所述，滿足了上述3條要求的玻纖網(wǎng)格布，其拉力-應(yīng)變曲線應(yīng)呈線性關(guān)系，如下圖。
圖中呈非線性關(guān)系的網(wǎng)格布在同樣拉力T作用下的拉伸應(yīng)變大于呈直線關(guān)系的網(wǎng)格布。而在此變形范圍內(nèi)（Δμ），與其共同作用的抹面膠漿有可能已經(jīng)開裂!
從性能的匹配性來講，抹面膠漿的彈性（開裂應(yīng)變）應(yīng)越高越好，網(wǎng)格布則相反。據(jù)檢測，國內(nèi)一些廠家的網(wǎng)格布的斷裂應(yīng)變在5%左右，而水泥基抹面膠漿的開裂應(yīng)變卻只有0.4%－0.5%。
無水泥純聚合物類抹面膠漿的開裂應(yīng)變較高，如申得歐外墻外保溫體系的高彈性纖維增強(qiáng)抹灰膠可達(dá)2.38%，與3.5%以下的斷裂應(yīng)變的玻纖網(wǎng)格布組合，其抗開裂性能的優(yōu)異是明顯的。
為充分發(fā)揮玻纖網(wǎng)格布的抗拉性能，施工時(shí)應(yīng)注意網(wǎng)格布的位置應(yīng)在整個(gè)防護(hù)面層厚度靠外側(cè)的1/3處。外墻外保溫體系施工時(shí)，抹面膠漿的表面能見到玻纖網(wǎng)格布的格子而看不到玻纖網(wǎng)格布的顏色（防護(hù)層厚度2－3mm，玻纖網(wǎng)格布厚度0.65mm）是比較好的。
魯ICP備2021047099號(hào)
