精品影院_人人人人爽_99热99_亚洲精品视频免费观看_日韩视频国产_91精品国产乱码久久久久久

泰山玻璃纖維
道生天合
華征新材料 奧德機械
當前位置: 首頁 » 復材學院 » 學術論文 » 正文

環氧樹脂:環氧水分散體的合成研究

放大字體  縮小字體 發布日期:2014-11-01  來源:復材應用網  瀏覽次數:77

       由于環氧樹脂以其良好的硬度、附著力、柔韌性、耐沖擊、耐化學藥品、特別是在涂料、復合材料等眾多領域內已經得到了廣泛的應用。然而,大多數環氧樹脂不溶于水,只溶于芳香烴及酮類有機溶劑,同時和這些環氧樹脂配套的固化劑通常也含有有機溶劑,這些有機溶劑在生產、施工、固化的過程中會排放出大量的VOC,對環境和周圍人群健康造成威脅。

    目前比較多采用的環氧樹脂水性化方法主要有直接乳化法、相反轉化法、化學接枝法、固化劑法等,前兩種方法通常水性環氧乳液粒徑太大,而接枝法通常會導致最終涂料涂膜的耐水性能下降[1-3]。而自乳化環氧樹脂則有較前幾種方法更優異的性能,因為其和環氧樹脂具有非常好的結構相似性,可以有效阻礙乳化劑脫離環氧樹脂,這樣即可增加乳化效率,降低樹脂分散體的粒徑,提高其穩定性,施工前無需在乳化,使用非常方便[4-6]。

    本文首先制成非離子反應型環氧乳化劑,再用擴鏈劑雙酚A將環氧128擴鏈,接著在擴鏈后的環氧128中依次加入少量雙端羧基聚乙二醇和反應型環氧乳化劑;最后利用相反轉化法將上述反應物制成環氧水分散體。

    1·實驗部分

    1.1.試驗原料及配方

    聚乙二醇4000(分析純),天津市羅密歐化學試劑廠;環氧128(工業品);路易斯酸,自制;乙二醇單丁醚(分析純),天津市大茂化學試劑廠,湖南大學化學與化工學院;雙酚A(分析純),長沙歐化科技有限公司;三苯基磷(分析純),長沙市湘科精細化工廠;雙端羧基聚乙二醇(分子量1700,分析純),安徽恒遠化工有限公司。

    1.2.實驗過程

    在90℃溫度下,將配方量的PEG4000和環氧樹脂128加入到反應釜中,加入催化劑,反應1h后升溫到120℃,保溫4h后制得淡黃色反應型環氧乳化劑。在另一反應釜中加入配方量的環氧樹脂128,在160℃條件下采用雙酚A擴鏈環氧128,然后加入少量雙端羧基聚乙二醇保持反應進行20min,使擴鏈后的環氧樹脂128生成一種具有自乳化能力的環氧樹脂;接著再加入反應型環氧乳化劑,使擴鏈后的環氧128反應使其生成另一種具有自乳化能力的環氧樹脂;當上述乳化系體的EEW=510~530后,加入助溶劑乙二醇單丁醚,總量32.0%的去離子水,降溫至60℃;接著提高攪拌速度為3000r/min,以5min/mL的速度滴加剩余的去離子水,保持20min后,在分散機上以4000r/min的速度分散約30min,再用冰水混合物冷卻至室溫即可。

    2·結果討論

    2.1.聚乙二醇和環氧128摩爾比對乳化劑的影響

    在制取環氧水分散體時,必須先通過環氧128和聚乙二醇反應生成反應型環氧乳化劑。其中,聚乙二醇參在反應后,在體系中形成了不規則的嵌段聚合物,充當乳化劑的作用,其中聚醚鏈段是親水基團,有親水作用;而雙酚A縮水甘油醚鏈段是親油基團,溶于油相中[7-8]。

    如果聚乙二醇的分用量過高,聚醚鏈段分子鏈就會加長,使乳化劑的親水性就會增強,親油性能就會降低;反之乳化劑親油性增強,親水性能降低;故只有當聚醚鏈段的分子量和親油基團的分子量達到某一平衡值時,才能起到良好的乳化作用,聚乙二醇和環氧128的摩爾比對乳化劑的性能影響如表1所示。

1111111111111

    從表1可以看出,當聚乙二醇和環氧128配比為1.25∶1制得的乳化劑穩定性較好,乳化能力強,制得的環氧水分散體粒徑很小,而且性能也很穩定。

    2.2.反應型乳化劑對水分散體的影響

    環氧樹脂經過擴鏈以后,其本身沒有自乳化功能還不能分散在水中,只有通過連接反應型環氧乳化劑后才能使其本身具有自乳化分散性能。但當乳化劑用量過多時,會造成原料的浪費;當乳化劑用量太少時,無法使擴鏈后的環氧128全部生成具有自乳化能力的環氧樹脂。表2是反應型環氧乳化劑用量對最終環氧水分散體的粒徑、穩定性的影響情況。

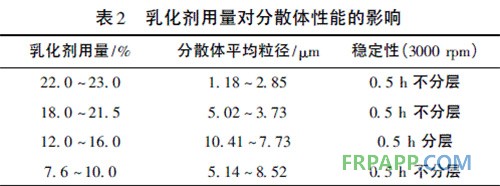

22222222222222

    從表2的結果可以看出,當乳化劑用量在分散體總量中大于22.0%時,所得分散體的粒徑有所變大,達到2.85μm,而且穩定性也變得很差;當乳化劑用量在分散體總量中小于22.0%時,所得分散體的粒徑有所變大,甚至能達到了10m左右;只有當乳化劑用量在分散體總量中等于22.0%時,所得分散體的粒徑最小,可以達到1.18μm,具體粒徑分布如圖1所示。

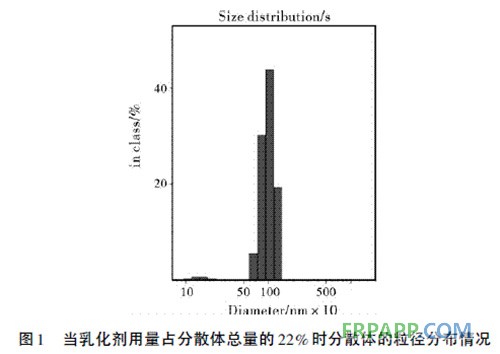

33333333333333

    2.3.雙端羧基聚乙二醇對水分散體的影響

    在環氧128擴鏈后,先加入少量雙端羧基聚乙二醇使其和擴鏈后的環氧128反應生成一種陰離子型-反應型的環氧乳化劑,接著再和擴鏈后的環氧128反應生成一種具有自乳化能力的環氧樹脂,接著再讓絕大部分未反應完的擴鏈后的環氧128和非離子-反應型環氧乳化劑生成另一種具有自乳化能力的環氧樹脂。這樣兩種環氧乳化劑不僅和環氧樹脂有相似的結構,又發揮了兩者的共同優勢,從而有利于進一步降低分散體的粒徑,又有利于提高分散體的穩定性[9-10]。表3是雙端羧基聚乙二醇用量對環氧水分散體的粒徑、穩定性的影響情況。

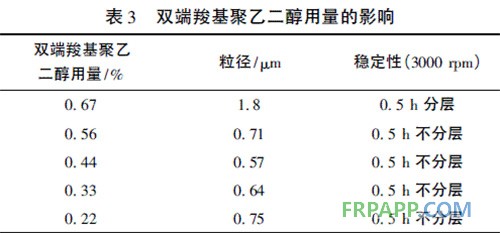

4444444444

    從表3可以看出,當雙端羧基聚乙二醇用量大于或小于0.44%時,分散體粒徑變大,穩定性降低。實驗證明,只有當雙端羧基聚乙二醇用量等于0.44%時,所制得的水分散體不僅穩定性能強,而且粒徑較小,達到0.58μm,其粒徑分布具體如圖2所示。

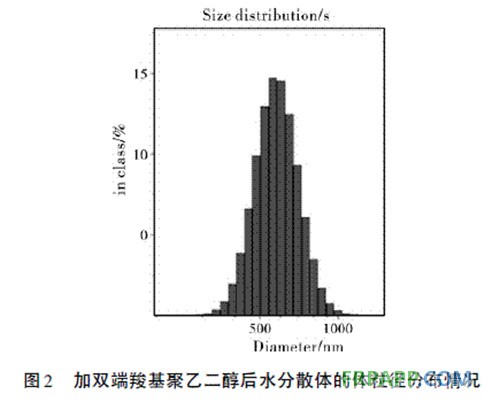

5555555555555

    4·結論

    采用PEG4000和環氧1281.25∶1反應制備非離子型反應環氧乳化劑具有優良的乳化效果;當反應型乳化劑用量和分散體總量相比等于22.0%時,所得分散體的粒徑最小,可以達到1.18μm,而且穩定性強。當雙端羧基聚乙二醇用量等于0.44%時,不僅穩定性能強,而且分散體粒徑最小,可以達到0.58μm。用先加雙端羧基聚乙二醇再加反應型環氧乳化劑的方式可以獲得粒徑小、穩定性高的環氧水分散體,其固含量為52.2%,粒徑只有0.58μm,3000rpm在0.5h不分層,可直接和水性固化劑混合使用,無需高速分散。該分散體可用于制備高性能水性環氧樹脂涂料用于金屬防腐蝕及地坪涂料等。


關鍵詞: 環氧樹脂

[ 復材學院搜索 ]  [ 加入收藏 ]  [ 告訴好友 ]  [ 打印本文 ]  [ 違規舉報 ]  [ 關閉窗口 ]




?
推薦圖文
推薦復材學院
點擊排行
(c)2013-2020 復合材料應用技術網 All Rights Reserved

  京ICP備14000539號-1

關注復合材料應用技術網微信
精品影院_人人人人爽_99热99_亚洲精品视频免费观看_日韩视频国产_91精品国产乱码久久久久久
  • <samp id="yemuy"><tbody id="yemuy"></tbody></samp>
    <rt id="yemuy"></rt>
  • <rt id="yemuy"><tr id="yemuy"></tr></rt>
    <abbr id="yemuy"><tbody id="yemuy"></tbody></abbr>
  • <button id="yemuy"></button>
  • <bdo id="yemuy"><source id="yemuy"></source></bdo>
    免费在线一区二区| 日本在线观看一区二区| 欧美激情麻豆| 久久精品人成| 国产精品视频免费一区| 午夜一区二区三区不卡视频| 欧美日本亚洲韩国国产| 欧洲精品久久| 精品免费国产| 动漫一区二区在线| 午夜亚洲性色福利视频| 亚洲国产日韩欧美一区二区三区| 亚洲欧美日韩国产成人综合一二三区 | 日本一区二区三区视频免费看| 免费在线日韩av| 亚洲高清资源综合久久精品| 欧美1区免费| 一区二区三区国产福利| 亚洲国产精品久久久久久女王| 国产高清自拍99| 91成人免费视频| 91九色在线免费视频| 免费看亚洲片| 久久久久久久波多野高潮日日| 日韩午夜电影| 国产精品视频| 麻豆成人在线| 91精品久久香蕉国产线看观看| 久久免费99精品久久久久久| 久久婷婷丁香| 99九九视频| 精品卡一卡二| 天堂一区二区三区| 中文字幕一区二区中文字幕| 一区二区视频在线观看| 欧美日韩一区二区三| 午夜免费电影一区在线观看| 黄色国产精品| 国产欧美日韩亚洲一区二区三区| 国产精品免费一区二区三区在线观看| 亚洲精品九九| 99在线观看| 欧美久久久久久久| 制服国产精品| 伊人久久大香线蕉综合热线| 亚洲精选成人| 444亚洲人体| 欧美一区二区综合| 亚洲午夜精品久久久中文影院av | 99三级在线| 欧洲精品码一区二区三区免费看| 亚洲欧美日韩在线综合| 日韩视频在线一区二区三区| 久久日韩精品| 涩涩涩999| 中文在线一区| 久久久久久亚洲精品不卡4k岛国| 日韩欧美视频第二区| 亚洲国内自拍| 国产99视频精品免费视频36| 日韩av一区二区三区在线| 国产精品成人一区二区网站软件| 国产一区二区三区久久久久久久久 | 伊人久久亚洲热| 国产精品99久久久久久久| 你懂的网址国产 欧美| 亚洲一区三区视频在线观看| 麻豆av一区二区| 伊人久久亚洲热| 狼狼综合久久久久综合网| 欧美三级特黄| 国产在线精品一区二区三区》| 欧美在线精品一区| 老鸭窝亚洲一区二区三区| 亚洲韩国在线| av在线不卡观看| 欧美午夜一区| 欧美日韩免费精品| 蘑菇福利视频一区播放| 欧美激情视频一区二区三区免费| 久久久久久婷| 狠狠色狠狠色综合人人| 欧美精品尤物在线| 亚洲欧美视频| 亚洲视频日本| 日本精品一区| 国产精品久久国产精品| 亚洲国产高清一区二区三区| 你懂的视频在线一区二区| 国产一区二区高清| 欧美精品二区| 国产一区成人| 欧美日韩在线一区二区三区| 久久福利电影| 老司机午夜精品视频在线观看| 国精品一区二区| 亚洲精品影院| 玛丽玛丽电影原版免费观看1977 | 一区二区三区三区在线| 精品视频免费观看| 久久久xxx| 国产欧美日韩一区二区三区在线| 亚洲一区二区在| 日本一区二区三区www| 国外成人在线视频网站| 亚洲欧美电影在线观看| 国产精品va| 欧美aa国产视频| 亚洲狠狠婷婷综合久久久| 久久久久久久免费| 久久国产主播精品| 国产 高清 精品 在线 a| 久久久人人人| 欧美亚洲免费在线| 国产精品一级| 国产伦理一区| 久久不射2019中文字幕| 国产欧美亚洲一区| 一区二区精品在线观看| 亚洲最黄网站| 在线欧美三区| 亚洲免费久久| 中文精品在线| 亚洲综合日本| 久久大逼视频| 国产伦精品一区二区三区照片| 久久中文精品| 国产亚洲欧美一区二区| 精品视频导航| 日韩电影大全在线观看| 欧美精品七区| 无码免费一区二区三区免费播放| 欧美日韩三区四区| 亚洲日本理论电影| 国产自产在线视频一区| 国产日韩一区| 亚洲一区二区三区免费在线观看| 久久99伊人| 精品伊人久久大线蕉色首页| 日本一区二区三区在线视频| 亚洲最新在线| 亚洲大胆在线| 蜜桃av久久久亚洲精品| 久久精品aaaaaa毛片| 色播亚洲婷婷| 激情欧美一区| av日韩免费电影| 极品尤物一区二区三区| 亚洲精品欧美精品| 亚洲午夜黄色| www.久久艹| 日韩欧美精品久久| 亚洲激情婷婷| 国产伦精品一区二区三区免费视频 | 精品91在线| 久久综合亚州| 亚洲精品无人区| 亚洲日本激情| 久久久精品有限公司| 欧美日韩一区二区三区在线观看免 | 亚洲二区自拍| 亚洲欧洲久久| 精品伦精品一区二区三区视频| 一区二区精品免费视频| 国产伦精品一区二区三区四区免费 | 噜噜噜躁狠狠躁狠狠精品视频| 精品国产二区在线| 欧美日韩影院| 国产在线精品一区二区三区》| 欧美日本免费| 久久久免费看| 国产精品日本| 亚洲巨乳在线观看| 97se亚洲综合| 亚洲国产精品久久久久婷婷老年| 国产伦精品一区二区三区| 亚洲成人自拍视频| 欧美不卡三区| 久久综合亚州| 亚洲国产一区二区精品专区| 欧美系列一区| 99久久自偷自偷国产精品不卡| 欧美日韩一区二区视频在线| 精品不卡在线| 亚洲影音一区| 亚洲欧美久久久久一区二区三区| 免费看黄裸体一级大秀欧美| 亚洲激情一区二区| 国产精品区免费视频| 91丨九色丨国产| 欧美日一区二区在线观看 | 久热国产精品| 亚洲人体一区| 国产精品一区二区三区精品| 91久久夜色精品国产九色| 精品无码久久久久国产| 亚洲欧洲久久| 欧美一区激情视频在线观看| 亚洲一区二区三区精品动漫| 亚洲国产一区二区三区在线|
