1、環(huán)氧樹脂的特性將影響生產(chǎn)工藝。
未固化的環(huán)氧樹脂會出現(xiàn)兩種不同的性質(zhì)：粘彈性和表面能。
什么是未固化樹脂的粘彈性：
•樹脂在外力作用下的表現(xiàn)有點(diǎn)像泊松效應(yīng).
•壓力和拉力的關(guān)系不是線性的 (非牛頓流體).
•蠕變和壓力作用都會有松弛量，并且每一個都有自己的模量. •蠕變松弛和壓力松弛的模量，都是和溫度有關(guān)的.
他們?yōu)槭裁磿腥绱说谋憩F(xiàn)呢?
•環(huán)氧樹脂系統(tǒng)是混合物，一般有4-5種成分：–一種主要的環(huán)氧高分子聚合物 –2-3種添加聚合物，它們決定著：
• 交聯(lián)鍵的密度和結(jié)合方式 。
•環(huán)氧樹脂的熱學(xué)性質(zhì)和機(jī)械性質(zhì) –1種能改變高分子聚合速率的助劑。
•聚合反應(yīng)在這些成分相互作用下馬上就會開始。
這些對工藝有意味著什么?
•高一點(diǎn)的溫度是有益樹脂流動的…但是一定要適度 –應(yīng)該知道，對于自己配方里的各種樹脂來說，多高的溫度是太高了 –這也許要付出了很慘痛的代價(jià)才會發(fā)現(xiàn) 。
•多停留在小的外加壓力下是有益生產(chǎn)的 –減小樹脂和纖維之間的側(cè)向位移 –利用蠕變松弛和外力松弛的特性 –這就是為什么S-wrap 熱壓方式變得越來越普及。
2、表面能
(浸潤和浸漬)
•一種液體和一個比表面或一個基層浸潤的程度可以通過觀察接觸角度?來決定.
在一滴液體中心的分子受到來自各個方向的力. 但是對于在一滴液體表面的分子可不是這樣的…
接觸角度 (在一個理想的表面上) 被三個相交平面作用力影響:
•ϒlv – 在液態(tài)和氣態(tài)之間的相交平面作用力
•ϒsl – 在固態(tài)和液態(tài)之間的相交平面作用力
•ϒsv –在固態(tài)和氣態(tài)之間的相交平面作用力
Young’s Equation（楊氏方程）:

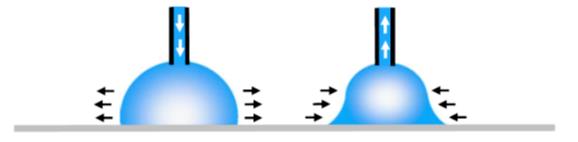

在一個粗糙或非同質(zhì)的表面上，會有遲滯現(xiàn)象：
•增大或減小接觸角度會改善結(jié)果 。
•在速度減小的過程中，這些角度都會逐漸接觸理論靜態(tài)值。
3、為什么預(yù)浸料生產(chǎn)方不會或不能解釋這些給設(shè)備生產(chǎn)商呢?
•他們更多的是關(guān)注成品的性能 ，憑直覺知道這些內(nèi)容的大多數(shù)，但是從來沒有將理論付諸實(shí)踐或進(jìn)行完整的驗(yàn)算 。
•外面有一些和浸潤直接相關(guān)的學(xué)術(shù)研究，但是很少有關(guān)于液體或膠體的粘彈性的。
•可以通過深入學(xué)習(xí)他們的專利樹脂配方來增加理解和見解，如果生產(chǎn)方愿意公開配方的話（不太可能） –各種配料的物理特性和熱學(xué)特性 –添加的時機(jī) –每一步的次數(shù)和攪拌速度 –絕大多數(shù)的配方需要多年的經(jīng)驗(yàn)和不停的失敗與不斷地實(shí)驗(yàn)才能成功研發(fā)。查看更多復(fù)材工藝技術(shù)登陸復(fù)材應(yīng)用技術(shù)網(wǎng)。
4、高品質(zhì)預(yù)浸料的一些其他因素：
a、預(yù)涂樹脂厚度的均勻性是控制中最重要的。
b、展紗的均勻度是稍微次一點(diǎn)點(diǎn)重要的。
如果樹脂在纖維布上的分布在不均勻的話，那會有兩個壞處：
根據(jù)泊松效應(yīng)和外力松弛理論，樹脂厚的區(qū)域，樹脂會側(cè)向膨脹，把纖維推散，局部減小FAW增大樹脂含量. 樹脂少的區(qū)域則會有相反的結(jié)果。
根據(jù)粘彈性理論，過厚的樹脂層會被壓縮，但是會一定程度的向原厚度反彈。
即便3組“完美的”牽拉棍也許也不能修正樹脂涂層分布不均勻的問題。
魯ICP備2021047099號
